احداث شبکه فشار متوسط ۲۰ کیلوولت مسکن ملی آبیک: تأمین برق پایدار با اجرای تخصصی شرکت ایمن انرژی پارس
کارفرما: شرکت توزیع نیروی برق استان قزوین – امور برق محمدیه
مجری: شرکت ایمن انرژی پارس
در راستای تأمین برق پایدار واحدهای مسکن ملی آبیک در زمستان ۱۴۰۴، شرکت ایمن انرژی پارس عملیات احداث شبکه فشار متوسط هوایی ۲۰ کیلوولت را به اتمام رساند. هدف اصلی این پروژه، افزایش ظرفیت شبکه و آمادهسازی زیرساخت لازم برای بهرهبرداری مؤثر از دو دستگاه ترانسفورماتور توزیع بود.
جزئیات فنی و تجهیزات کلیدی پروژه

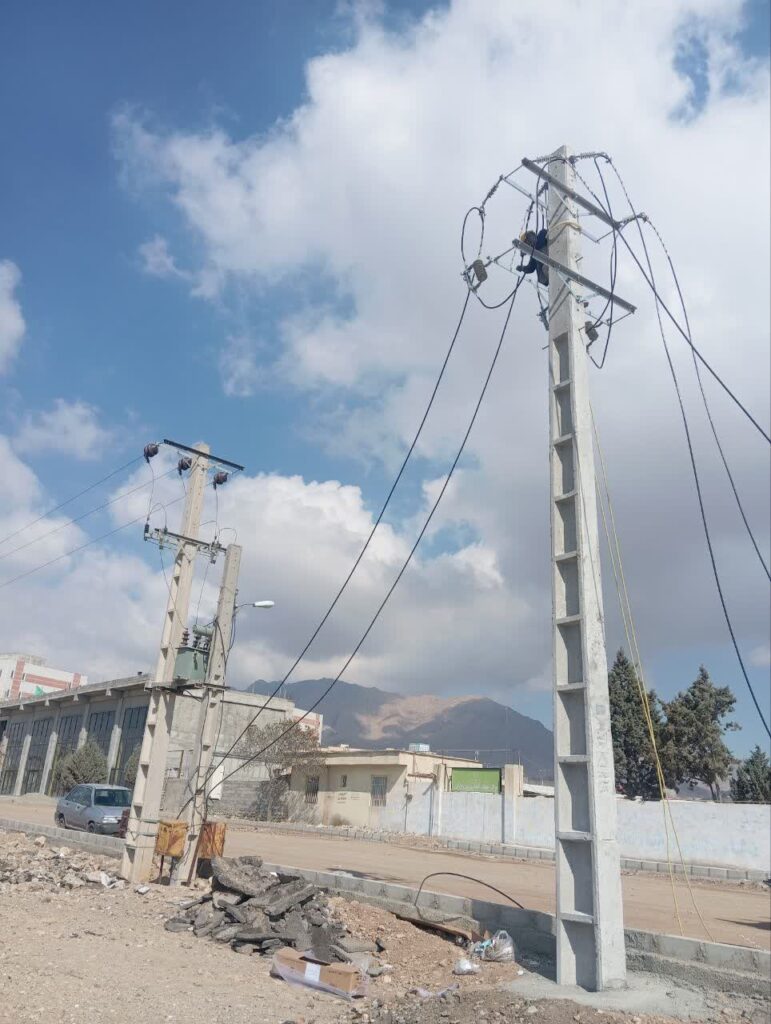

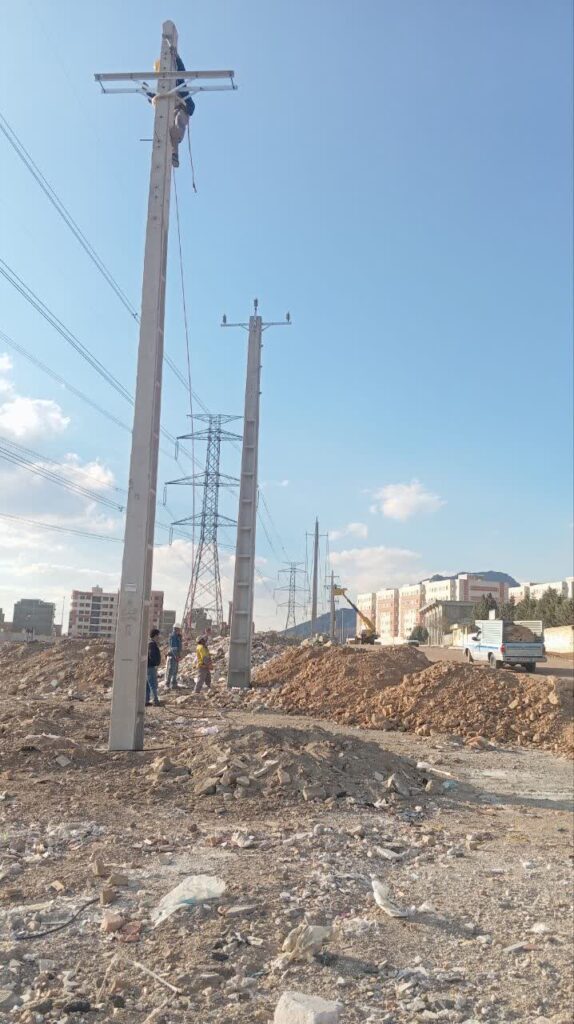

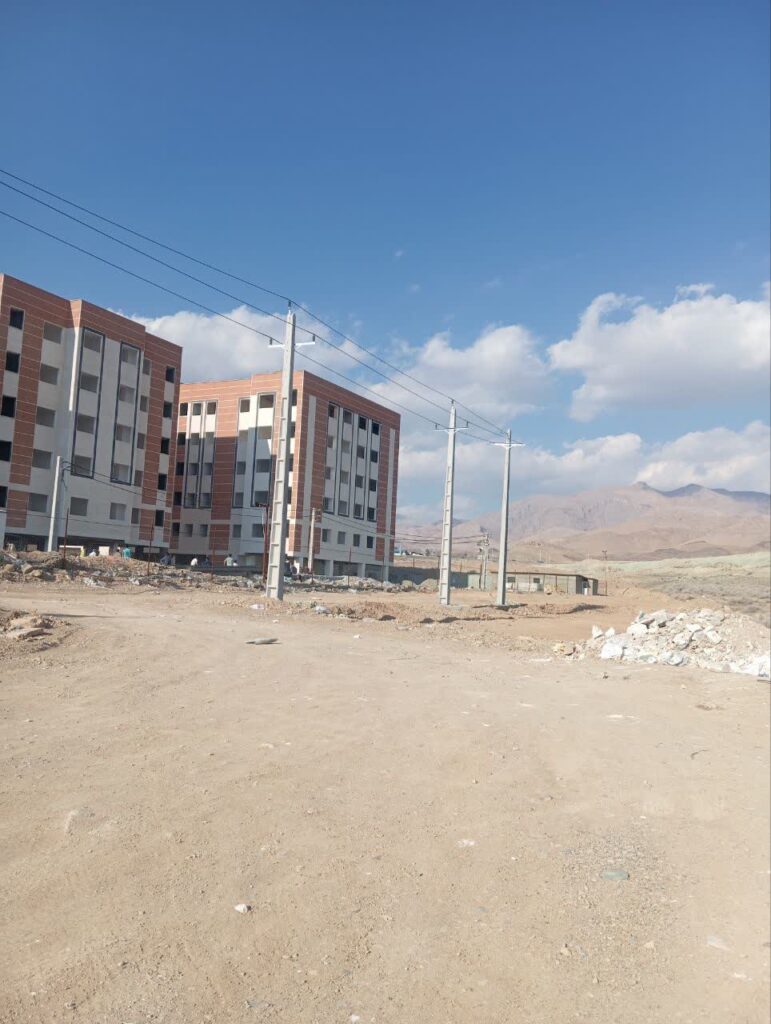

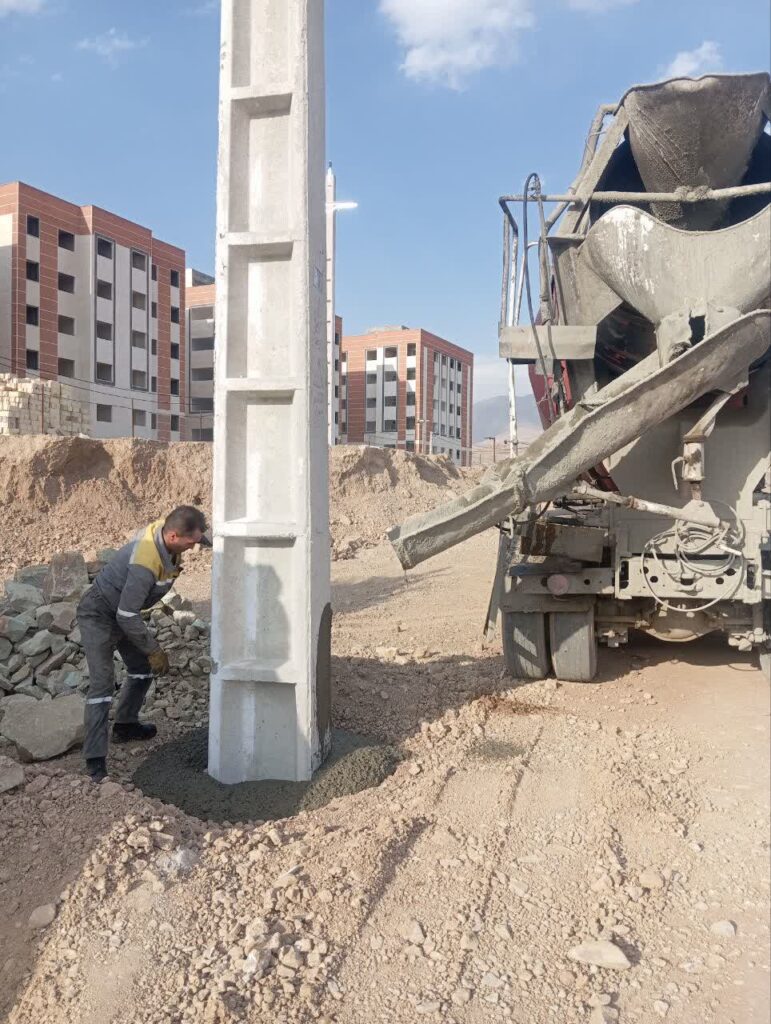

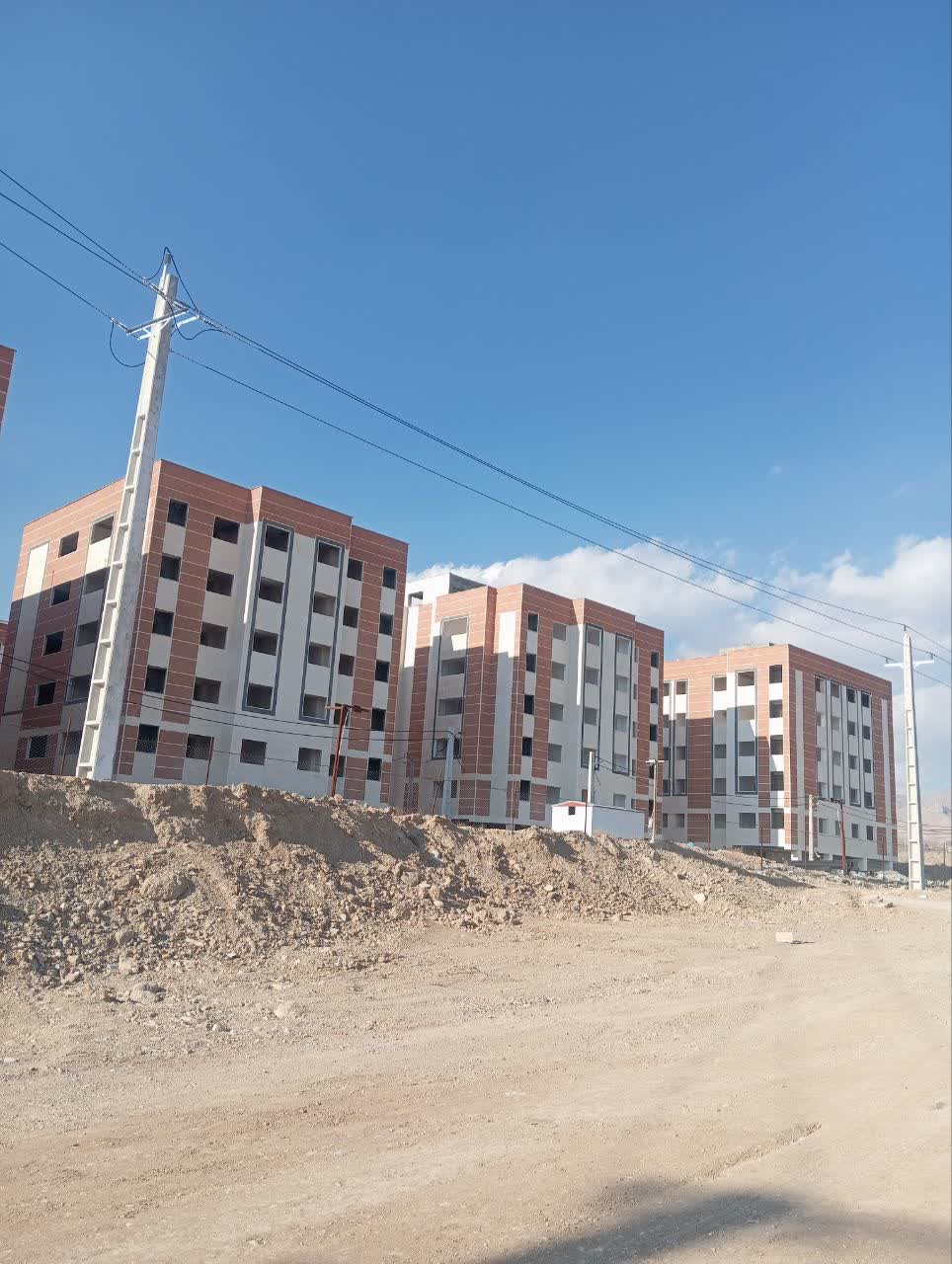

این پروژه با نصب ۱۱ اصله پایه فشار متوسط هوایی و اجرای شبکه با استفاده از کابل روکشدار ۲۰ کیلوولت هاینا (HINA) تکمیل شد.
انتخاب کابل: به دلیل نیاز به عبور جریان بالا (تعداد مشترکین زیاد)، از کابل هاینا با جریان مجاز عبوری ۴۴۱ آمپر استفاده گردید که بالاترین سطح اطمینان را برای شبکههای با بارگذاری سنگین فراهم میکند.
آرایشهای فنی شبکه فشار متوسط: مثلثی و پرچمی
طراحی و اجرای شبکه بهصورت ترکیبی از آرایش مثلثی و آرایش پرچمی انجام شد تا ضمن رعایت کامل اصول فنی، بالاترین بهرهوری و ایمنی حاصل گردد:
1 – مزایا و کاربرد آرایش مثلثی در شبکه ۲۰ کیلوولت
آرایش مثلثی (نصب سه فاز به شکل مثلث روی پایه) یکی از استانداردترین چیدمانهاست:
- مزایا: تعادل بهتر میدان الکتریکی، کاهش عدم تعادل ولتاژ و تلفات انرژی، و پایداری مکانیکی مناسب.
- کاربرد در پروژه آبیک: در مسیرهایی با دهانههای بازتر و نیاز به عبور جریان بیشتر، از این آرایش استفاده شد تا شبکه در شرایط بار کامل، عملکردی پایدار و ایمن داشته باشد.
2 – مزایا و کاربرد آرایش پرچمی در شبکه ۲۰ کیلوولت
آرایش پرچمی (نصب سه فاز در یک سمت پایه) برای محدودیتهای فضایی ایدهآل است:
- مزایا: اشغال عرض کمتر در معابر، مناسب برای مناطق شهری، و سهولت اجرا در حاشیه خیابانها.
- کاربرد در پروژه آبیک: در بخشهایی از مسیر مسکن ملی آبیک که محدودیت عرض معبر وجود داشت، این آرایش اجرا شد تا کمترین فضای اشغالی در عین حفظ استانداردهای فنی ایجاد شود.
آمادهسازی زیرساخت برای ترانسفورماتورها
این شبکه فشار متوسط به طور خاص برای تغذیه ایمن دو دستگاه ترانسفورماتور توزیع احداث شده است تا برق مطمئن واحدهای مسکن ملی آبیک تضمین شود. طراحی انجامشده، امکان توسعه آتی شبکه و افزایش ظرفیت را نیز در نظر گرفته است.
