کارفرما: شرکت توزیع نیروی برق استان قزوین – امور برق محمدیه
مجری: شرکت ایمن انرژی پارس
در زمستان سال ۱۴۰۴، پروژه برقرسانی بخشی از واحدهای مسکن ملی در محدوده امور برق محمدیه توسط شرکت ایمن انرژی پارس با موفقیت اجرا و به بهرهبرداری رسید. این پروژه با هدف تأمین برق پایدار، ایمن و مطابق با استانداردهای شرکت توزیع طراحی و در سه فاز اصلی اجرا گردید.
این طرح شامل احداث شبکه فشار متوسط هوایی و زمینی، نصب پست کامپکت و اجرای شبکه فشار ضعیف و روشنایی معابر میباشد.
فاز اول: احداث شبکه فشار متوسط هوایی ۲۰ کیلوولت
در بخش ابتدایی پروژه، شبکه فشار متوسط هوایی با استفاده از کابل ۲۰ کیلوولت روکشدار هاینا بر روی تیرهای ۱۲ متری اجرا شد.
مزایای کابل روکشدار هاینا در شبکه 20kV
- ظرفیت عبور جریان تا ۴۴۱ آمپر
- مقاومت بالا در برابر شرایط نامساعد جوی
- افزایش ایمنی شبکه و کاهش اتصالیهای ناشی از برخورد شاخه درختان
- گزینهای ایدهآل برای شبکههای توزیع ۲۰ کیلوولت در مناطق مسکونی
بهمنظور افزایش قدرت مانور عملیاتی و ایمنی شبکه، در محل اتصال شبکه هوایی به زمینی از دیسکانکتور فشار متوسط استفاده شد. در خروجی دیسکانکتور، سرکابلهای هوایی ۲۰ کیلوولت نصب گردید.
همچنین جهت حفاظت و ایمنی سرکابلها، چاه ارت به روش مکانیزه (حفر چاه ارت با دستگاه و اجرای سیستم سیمپیچ الکترود توسط خودروی عملیاتی) اجرا گردید.
فاز دوم: اجرای شبکه فشار متوسط زمینی و تغذیه پست کامپکت
در این مرحله، انتقال انرژی از شبکه هوایی به پست کامپکت از طریق کابل ۲۰ کیلوولت ۱۸۵ میلیمتر مربع آرموردار انجام شد. این کابل با سرکابلهای داخلی فشار متوسط به ورودی پست متصل گردید.

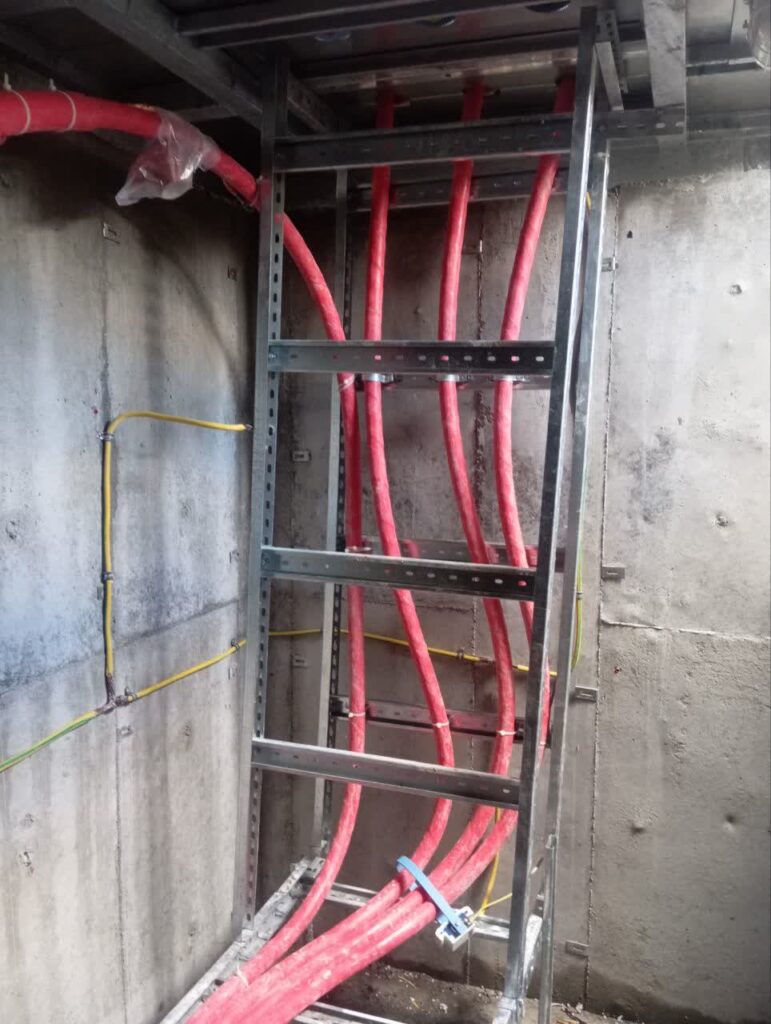

جهت تجهیز زیرزمین پست کامپکت
- نصب لدرهای گالوانیزه گرم با عرض ۶۰ سانتیمتر
- جانمایی اصولی کابلهای ورودی و خروجی بر روی لدرها
- رعایت کامل الزامات ایمنی و استانداردهای بهرهبرداری

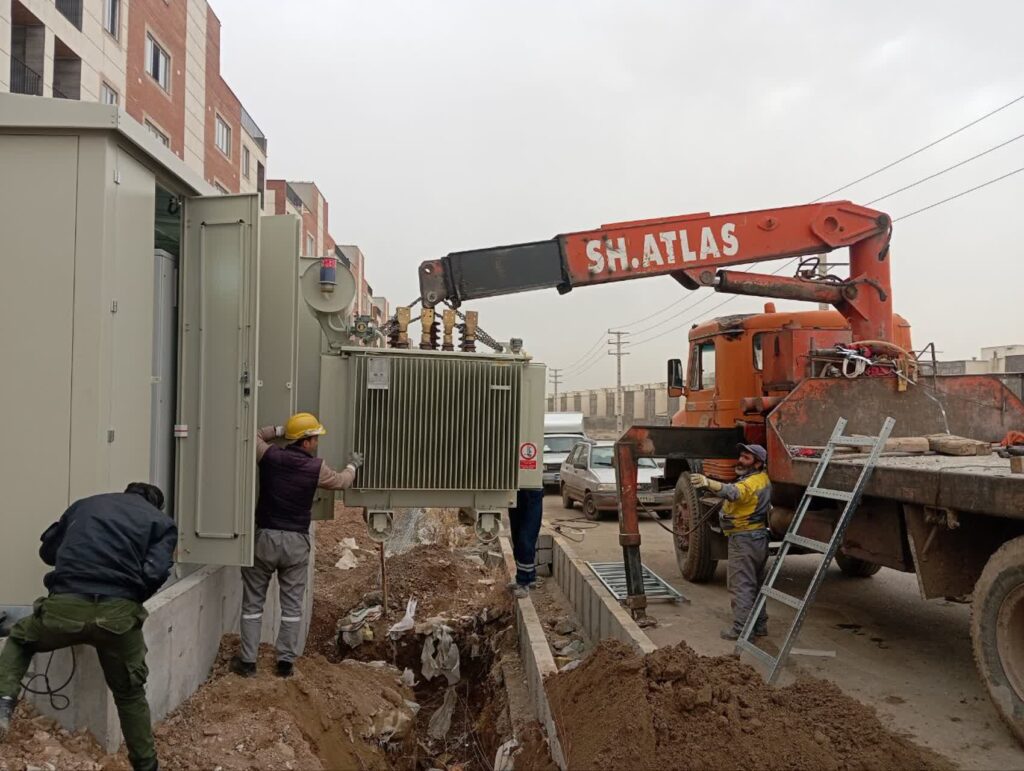

فاز سوم: نصب پست کامپکت و اجرای شبکه فشار ضعیف

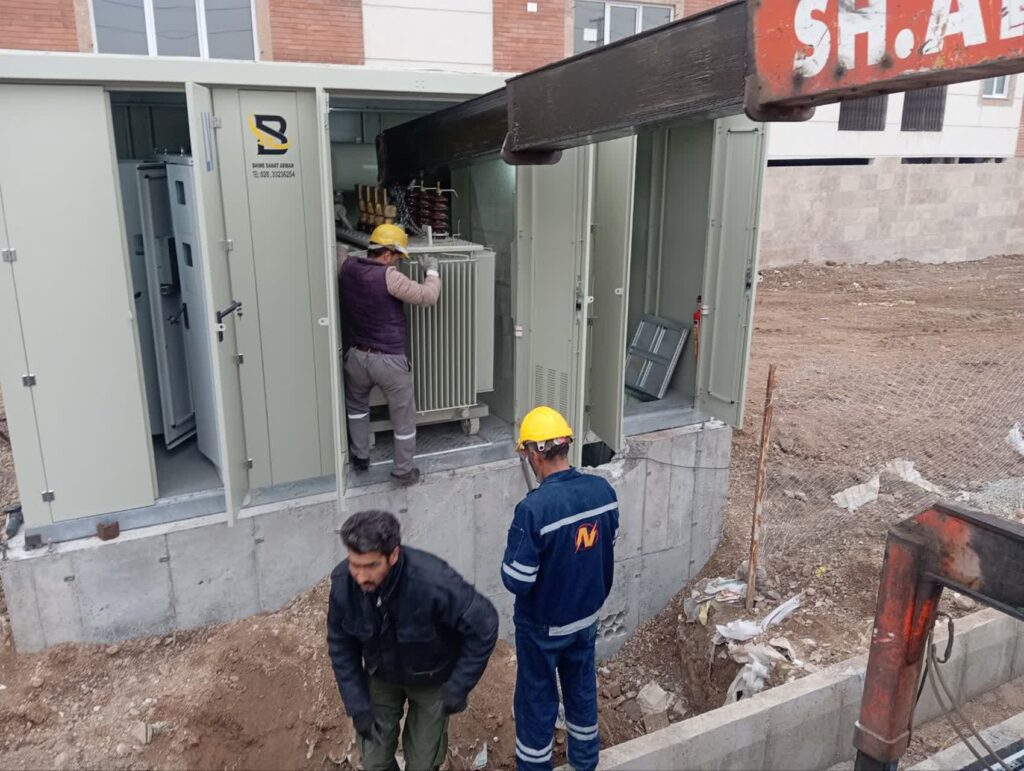

در این پروژه از یک ترانسفورماتور سهفاز روغنی کمتلفات با ظرفیت ۱۰۰۰ کاوا و نسبت ولتاژ 20/0.4 کیلوولت استفاده گردید. این ترانس ۱۰۰۰ کیلوولتآمپر، برق مورد نیاز واحدهای مسکونی و روشنایی معابر را تأمین مینماید.
اجرای سیستم ارتینگ پست برق
بهمنظور همبندی و ایمنی کامل تجهیزات:
- نصب کابل ارت مسی سایز ۵۰ بر روی دیوار پست
- اتصال لدرها، درب پست، بدنه پست کامپکت، ترانسفورماتور، سیستم روشنایی و کابلهای فشار متوسط به سیستم ارت
- اجرای چاه ارت مکانیزه مطابق استانداردهای شرکت توزیع
اجرای شبکه فشار ضعیف و روشنایی معابر
از خروجی ترانسفورماتور:

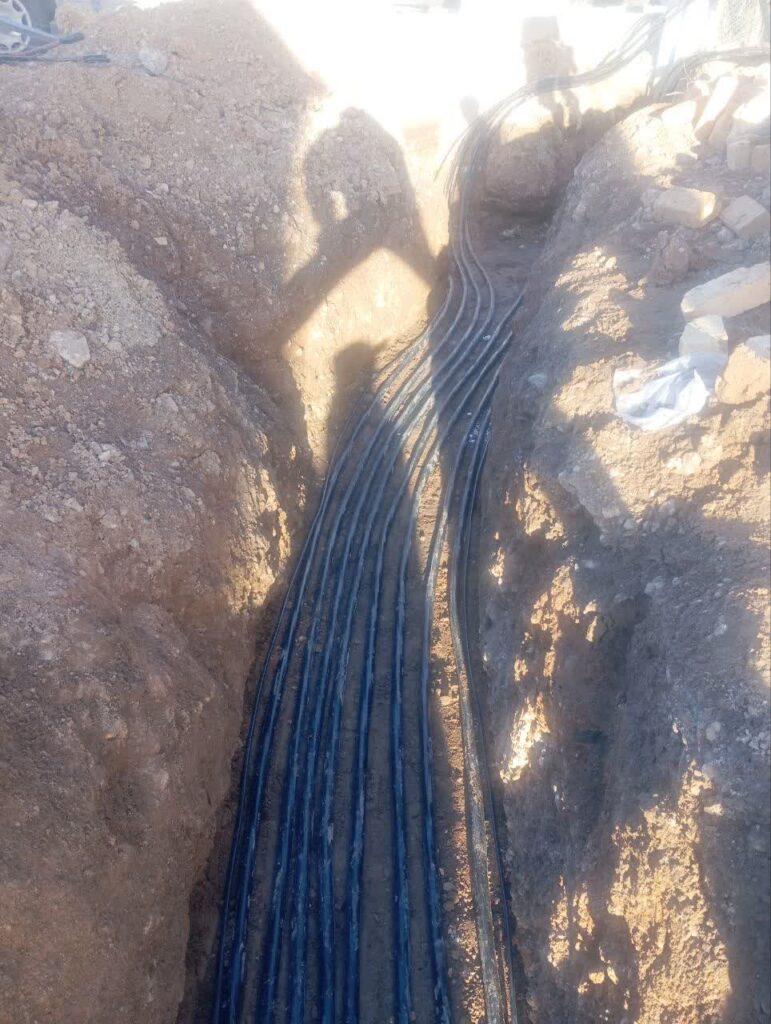

- کابل آلومینیومی 50+95×3 جهت تغذیه شبکه فشار ضعیف
- کابل سایز ۳۵ جهت روشنایی معابر
در مجموع ۳۸ پایه فشار ضعیف نصب و شبکه توسط کابل خودنگهدار 25+25+70+70×3 اجرا گردید.
مزایای کابل خودنگهدار در شبکه فشار ضعیف
- عدم نیاز به سیم مهار مجزا
- ایمنی بالاتر در مناطق مسکونی
- کاهش سرقت سیم
- دوام بالا و کاهش هزینههای نگهداری
برای روشنایی معابر از چراغهای خیابانی ۵۰ وات استفاده شده است.

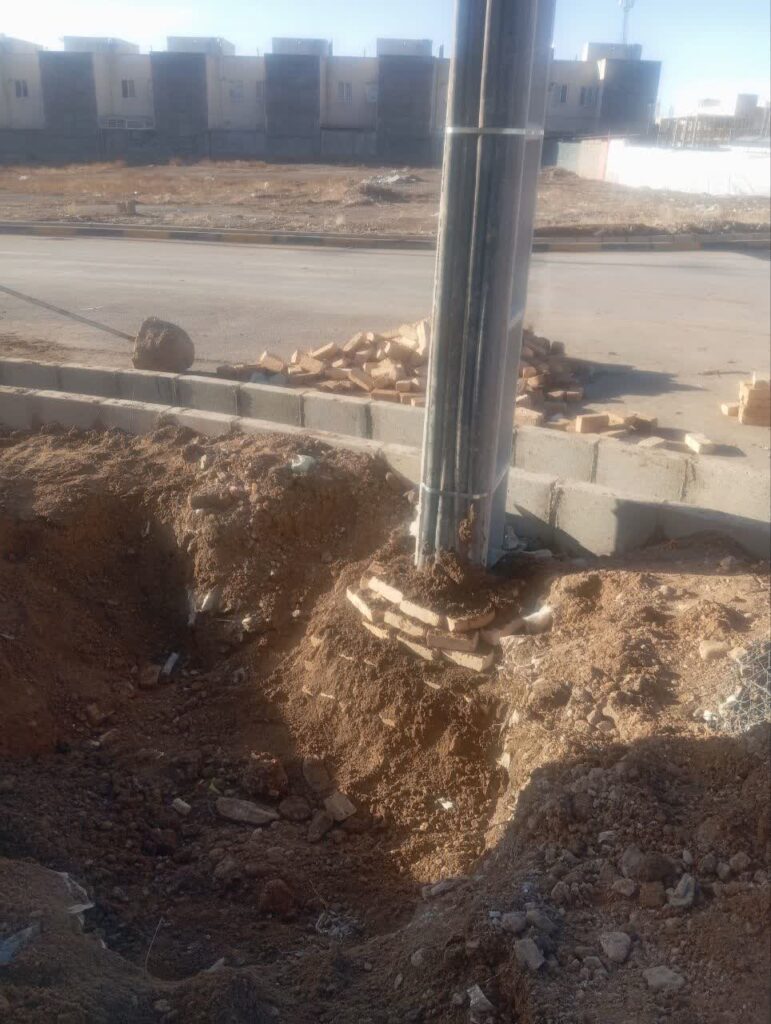

تقویت نول شبکه و ارتینگ مکرر
بهمنظور افزایش ایمنی و پایداری شبکه، در فواصل هر دو تیر برق:
- چاه ارت با عمق ۳ متر توسط خودروی عملیاتی حفاری شد
- رادکوبی انجام گردید
- اتصال سیم مسی به تسمه ارت ۵.۵ متری
- اتصال سیستم ارت به نول شبکه جهت تقویت نول و کاهش اختلاف پتانسیل
جمعبندی پروژه برقرسانی مسکن ملی محمدیه
این پروژه نمونهای موفق از اجرای استاندارد شبکه توزیع برق شامل:
- احداث شبکه فشار متوسط هوایی ۲۰kV
- اجرای کابلکشی فشار متوسط زمینی
- نصب پست کامپکت ۱۰۰۰ کاوا
- اجرای شبکه فشار ضعیف با کابل خودنگهدار
- اجرای سیستم ارتینگ مکانیزه و تقویت نول شبکه
- اجرای روشنایی معابر مسکن ملی
شرکت ایمن انرژی پارس با تکیه بر دانش فنی، تجربه اجرایی و آشنایی کامل با ضوابط شرکت توزیع نیروی برق، پروژه برقرسانی واحدهای مسکن ملی محمدیه را با بالاترین سطح کیفیت، ایمنی و استاندارد به انجام رساند.
